פרטי המוצר

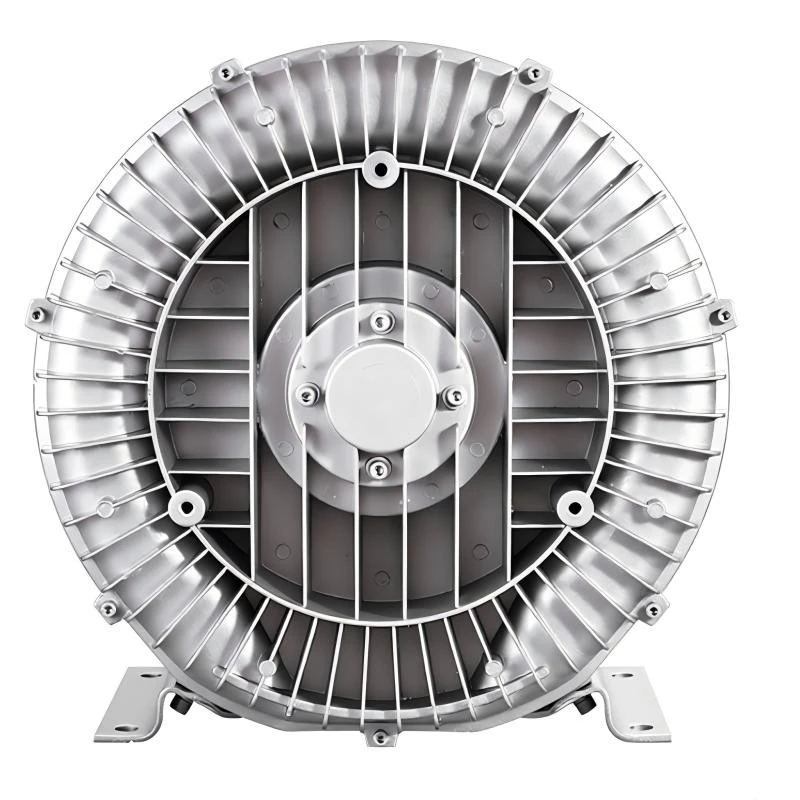

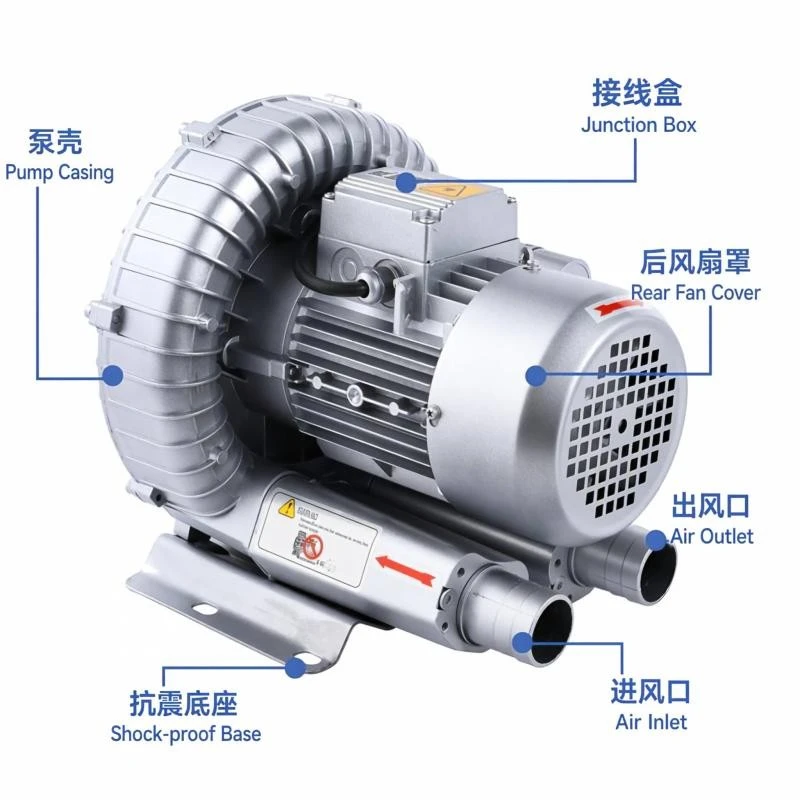

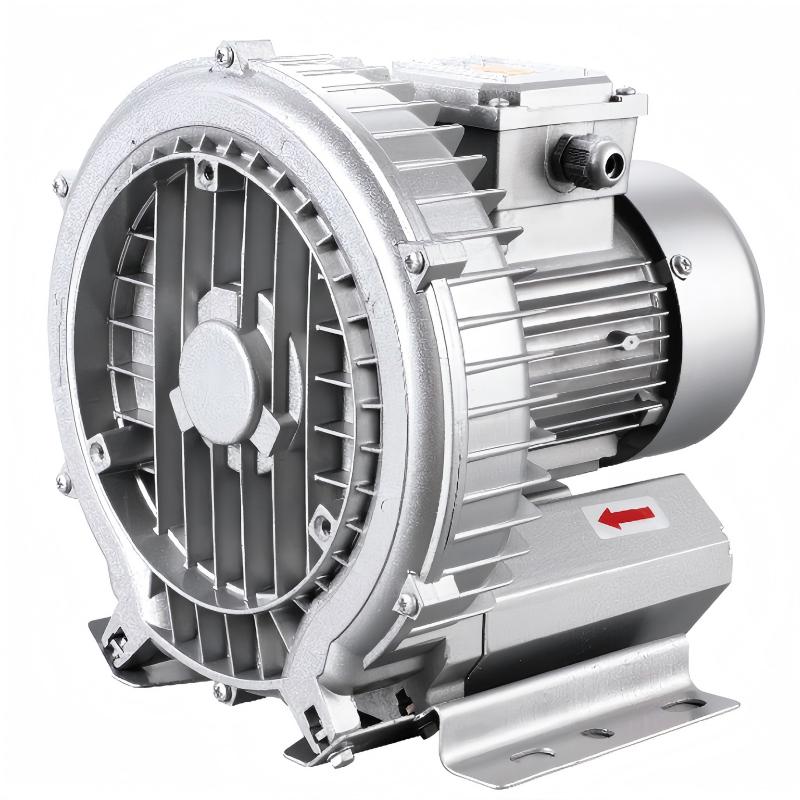

מעטפת אלומיניום טבעת מפוח יחיד שלבית בנויה עם בית מסגסוגת אלומיניום המשלב ניידות קלת משקל עם שלמות מבנית חזקה. צילומי מוצר מארבע זוויות מציגים את היחידה השלמה הכוללת ראש משאבה עגול גדול עם סנפירי קירור רדיאליים עמוקים, גוף מנוע בעל צלעות אופקיות ותיבה אטומה הממוקמת על המכלול - והכל בגימור במשטח אחיד פוספט וצבוע אלקטרוסטטית. תרשים התצוגה המפוצץ- חושף את הארכיטקטורה הפנימית של-השלבים: מכלול האימפלר והציר, בית מיסבים עם אטמי-טמפרטורות גבוהות, תא משאבה עם אטם, ומערכת משתיק הקול המשולבת עם רשת הרשת, הספוג-הבולט וצינור משתיק קול מכוון. תצלומי פרטי חומר מדגישים את איכות היציקה של כל רכיב אלומיניום, את פני האוגן המעובדים-בדיוק, ואת לוחית הבסיס המחוזקת של פלדה חסינת זעזועים{{10}. מעטפת אלומיניום טבעת מפוח יחיד שלב מספקת ביצועים פנאומטיים ללא שמן-אמינים לאורך עבודת ואקום-אחיזה, שאיבת אדים, שינוע פניאומטי ויישומי אוורור. תמונות המפעל מציגות ציוד ייצור CNC, תחנות הרכבה מאורגנות ואחסנה מקצועית במתקן Taizhou Yijia. עבור יצרני ציוד ומשלבי מערכות המחפשים פתרון פנאומטי עמיד אך נייד, מעטפת אלומיניום טבעת מפוח יחיד שלב מספקת את היתרון החומרי שסביבות תובעניות דורשות.
טבלת פרמטרים של מפוח מערבולת-יחיד והסבר על ממדי התקנה

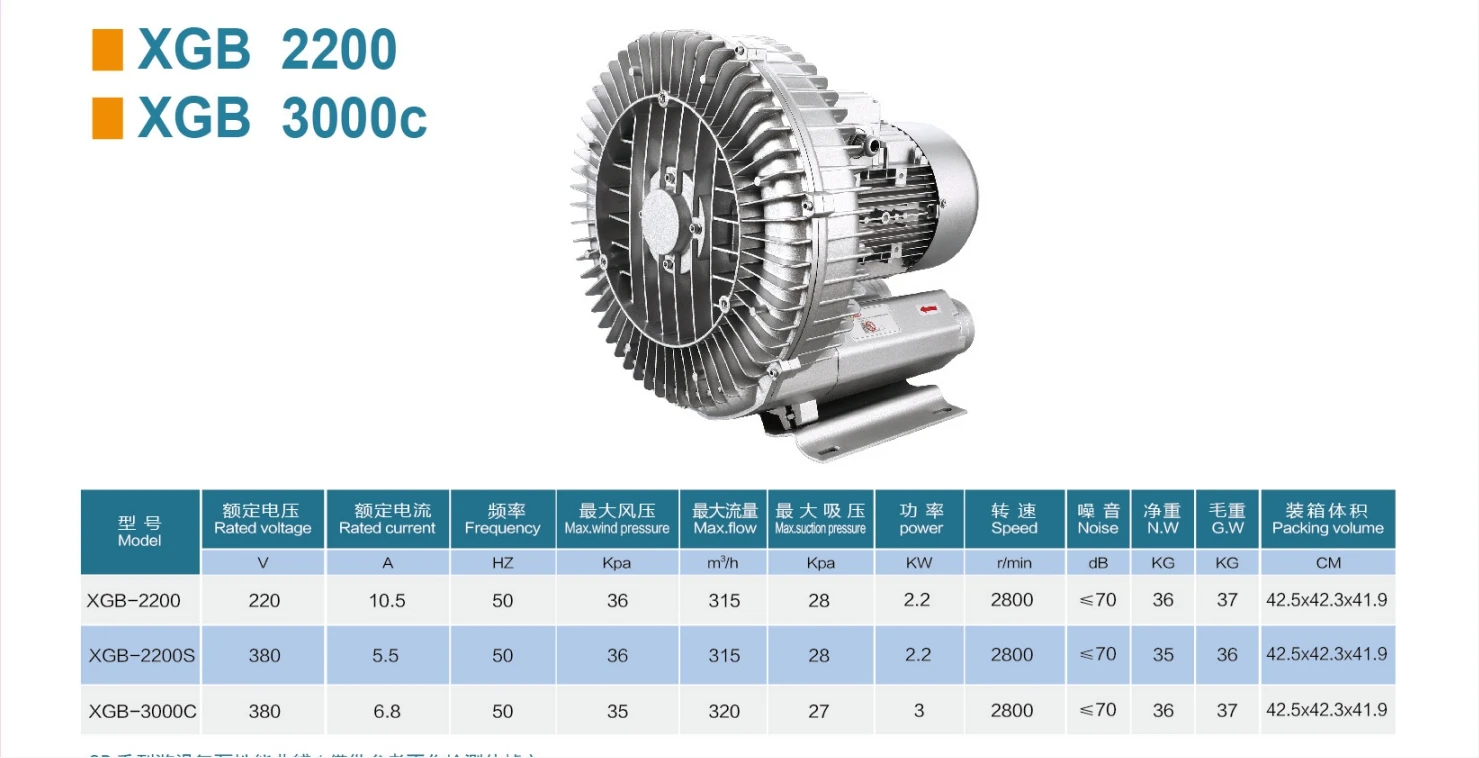

- טבלת פרמטרים של מפוח מערבולת-יחיד
|
שם המוצר |
מעטפת אלומיניום טבעת מפוח יחיד שלב |
|
דֶגֶם |
XGB-2200 |
|
מתח מדורג |
220 V |
|
נוכחי מדורג |
10.5 A |
|
תֶדֶר |
50 הרץ |
|
לחץ רוח מקסימלי |
36 kPa |
|
מקס זרימה |
315 m³/h |
|
לחץ יניקה מקסימלי |
28 kPa |
|
כּוֹחַ |
2.2 קילוואט |
|
מְהִירוּת |
2800 סל"ד לדקה |
|
רַעַשׁ |
פחות או שווה ל-70 dB |
|
משקל נטו (NW) |
36 ק"ג |
|
משקל ברוטו (GW) |
37 ק"ג |
|
נפח אריזה |
42.5x42.3x41.9 ס"מ |
- הסבר על מידות התקנת מפוח מערבולת-אימפלר בודד
מבוא לתרחישי יישום
מעטפת אלומיניום טבעת מפוח יחיד-שלבית משלבת את היתרונות המבניים של סגסוגת אלומיניום יצוק-דיוק עם מפוח הטבעת הקומפקטי, ומספקת פתרון פנאומטי שהוא גם עמיד וגם יעיל-. יצרני ציוד תעשייתי משלבים מפוחים אלה במכונות OEM - במכונות דפוס, קווי אריזה, נולי טקסטיל וציוד לעיבוד מזון - כאשר בית האלומיניום הקל משקל מפחית את משקל המכונה הכולל מבלי להקריב את התפוקה הפנאומטית. בוני ציוד לטיפול במים משתמשים במעטפת אלומיניום טבעת מפוח יחידה בחבילות אוורור עבור מערכות שפכים למגורים ומסחריים קלים, ומעריכים את בניית האלומיניום העמידה בפני קורוזיה בסביבות התקנה לחות. יצרני ציוד מעבדה מציינים מפוחים אלה עבור מערכות חילוץ אדים ואקום במנתחי שולחן ובמכשירים מדעיים. מעטפת אלומיניום טבעת מפוח יחיד משרתת גם הובלת צינורות פניאומטיים, מערכות יניקה דנטליות, הזרקת אוויר לספא וג'קוזי ויישומי פליטה למטבח מסחרי - שבהם טביעת הרגל הקומפקטית של מפוח הטבעת ועמידות האלומיניום הם גורמי בחירה מכריעים.
תהליך עיבוד מותאם אישית
Yijia מנהלת פרויקטים של התאמה אישית של מעטפת מפוח אלומיניום טבעת יחידה באמצעות שישה שערים איכותיים המבטיחים ששום דבר לא יחמיץ בין הרעיון הראשוני שלך למוצר המסופק.
יישור מפרט של שער 1 -: אנו מתעדים כל דרישה טכנית ומסחרית בגיליון מפרט משותף המשמש כבסיס הפרויקט.
הסכם מסחרי של שער 2 -: מונפקת הצעת מחיר מחייבת המכסה את כל הרכיבים המותאמים אישית עם תמחור קבוע, זמן אספקה ותנאי תשלום.
שער 3 - לדוגמה שער: יחידת האב-טיפוס חייבת לעבור את קריטריוני הקבלה שהוגדרו לפני מתן הרשאת ייצור.
שער 4 - הזמנה שער: הזמנת רכש והפקדה מעובדים; חומרי ייצור שמורים ותזמון נעול.
שער איכות 5 - שער: כל יחידה עוברת תחנות בדיקה מכוילות המאמתות זרימה, לחץ, ואקום, רעש ופרמטרים חשמליים מול גיליון המפרט.
שער 6 - משלוח שער: בדיקת כמות סופית, אימות שלמות האריזה ובדיקת שלמות התיעוד לפני הטעינה.
אריזה והובלה
היכרות עם מפעל
שאלות נפוצות
ש: כיצד נארז המפוח למשלוח בינלאומי?
ת: כל מפוח ארוז בנפרד בקרטון יצוא מחוזק-עם ריפוד קצף חתוך-מותאם אישית. יחידות מרובות משטחות על משטחי עץ מחוטאים, עטופות בסרט מחסום לחות- ומאובטחות באמצעות רצועות תעשייתיות. כל האריזות עומדות בתקנים פיטוסניטאריים בינלאומיים ISPM-15. אריזה קמעונאית מותאמת אישית זמינה למפיצים.
ש: האם אתה מטפל במכס ומכסי יבוא?
ת: אנו מספקים את כל תיעוד היצוא הדרוש כולל חשבונית מסחרית, רשימת אריזה ותעודת מקור. מסי יבוא, מסים ושחרור ממכס במדינת היעד הם באחריות הקונה. אנו יכולים לספק הנחיות לסיווג קוד HS ולהמליץ על עמילי מכס בשווקים הגדולים. תנאי DDP (Deliver Duty Paid) זמינים עבור קונים מוסמכים.
ש: כיצד אוכל לקבל תמיכה טכנית לאחר הרכישה?
ת: צוות התמיכה לאחר-המכירות שלנו זמין בדוא"ל, WhatsApp ושיחת וידאו במהלך שעות העבודה (GMT+8). אנו מספקים הנחיות התקנה, סיוע בפתרון תקלות והמלצות תחזוקה. לבעיות מורכבות, נוכל לארגן בדיקת וידאו חיה של ההתקנה שלך. חלקי חילוף ויחידות חילוף נשלחות תוך 48 שעות מאישור תביעות אחריות.
ש: האם אתה מציע התקנה או הדרכה- באתר?
ת: בעוד שרוב ההתקנות פשוטות עם התיעוד הכלול שלנו, אנחנו יכולים לארגן טכנאים-מוכשרים במפעל להתקנה, הפעלה והדרכה של מפעילים באתר- באתרי פרויקטים גדולים. שירות זה זמין עבור הזמנות בכמות גדולה ופרויקטים סוהר. צור קשר עם צוות הנדסת הפרויקט שלנו לזמינות והצעת מחיר באזור שלך.
ש: איך משתווה מפוח-שלב אחד לדגם דו-שלבי-?
ת: מפוח יחיד-בשלב משתמש באימפלר אחד כדי לדחוס אוויר דרך התעלה הצדדית, ומספק לחץ בדרך כלל עד 600 מ"ר. דגמים דו-שלביים- מתקנים שני אימפלרים בסדרה ללחץ גבוה יותר. יחידות- חד-שלביות קומפקטיות יותר, משתלמות יותר ומספיקות לרוב המכריע של יישומי ואקום ולחץ תעשייתיים. אנו ממליצים-חד-שלבי אלא אם כן היישום שלך דורש לחצים מעל 600 mbar.
ש: האם המפוח הזה יכול לפעול 24/7 ברציפות?
ת: כן, המפוח הרנרטיבי XGB מיועד לפעולה-מתמשכת. בית סגסוגת האלומיניום עם סנפירי קירור משולבים, אימפלר מאוזן-דיוק ומסבים אטומים מבטיחים ביצועים אמינים מסביב לשעון. אנו ממליצים לבחור דגם המדורג לפחות ב-20% מעל דרישות הלחץ והזרימה האמיתיים שלך עבור חיי שירות ארוכים ביישומים מתמשכים.
ש: מהי טמפרטורת הפעולה המקסימלית?
ת: מפוחי XGB סטנדרטיים פועלים בצורה מהימנה בטמפרטורות סביבה מ--15 מעלות עד 40 מעלות כאשר טמפרטורת האוויר בכניסה אינה עולה על 40 מעלות. המנוע מדורג עבור בידוד Class F (155 מעלות), ומסבים מוגדרים עבור 180 מעלות. עבור יישומים בטמפרטורה גבוהה, אנא צור קשר עם צוות ההנדסה שלנו לקבלת תצורות מותאמות אישית.
ש: האם למנוע יש הגנה מפני עומס יתר?
ת: מנוע המפוח עצמו אינו כולל-הגנה תרמית מובנית. אנו ממליצים בחום להתקין בלוח החשמל שלך מפסק הגנת מנוע או ממסר עומס תרמי בעל דירוג מתאים. זה מגן על המנוע מפני אובדן פאזה, זרם יתר ועומס יתר תרמי בהתאם לקודי החשמל המקומיים.
ש: איזו תחזוקה שוטפת דורש המפוח?
ת: מפוח XGB הוא כמעט ללא תחזוקה-. העיצוב ללא שמן מבטל את הסיכה, ומסבים אטומים אינם דורשים שומן. תחזוקה מומלצת: נקה או החלף את מסנן הכניסה כל 3-6 חודשים, בדוק מעת לעת את מצב קצף המשתיק, בדוק את אטימות ברגי ההרכבה מדי שנה, וודא חיבורים חשמליים. אין צורך בשירות שגרתי אחר.
ש: מהי כמות ההזמנה המינימלית וזמן אספקה טיפוסי?
ת: הזמנות לדוגמה של יחידות בודדות יתקבלו בברכה להערכה. דגמים סטנדרטיים נשלחים תוך 3-7 ימי עסקים ממלאי המחסן. הזמנות OEM מותאמות אישית עם מתח, צבע או מיתוג מיוחדים דורשות בדרך כלל 15-25 ימי עסקים בהתאם לנפח ולמורכבות. צור קשר עם צוות המכירות שלנו לזמינות עדכנית ולזמני אספקה מדויקים.
