פרטי המוצר

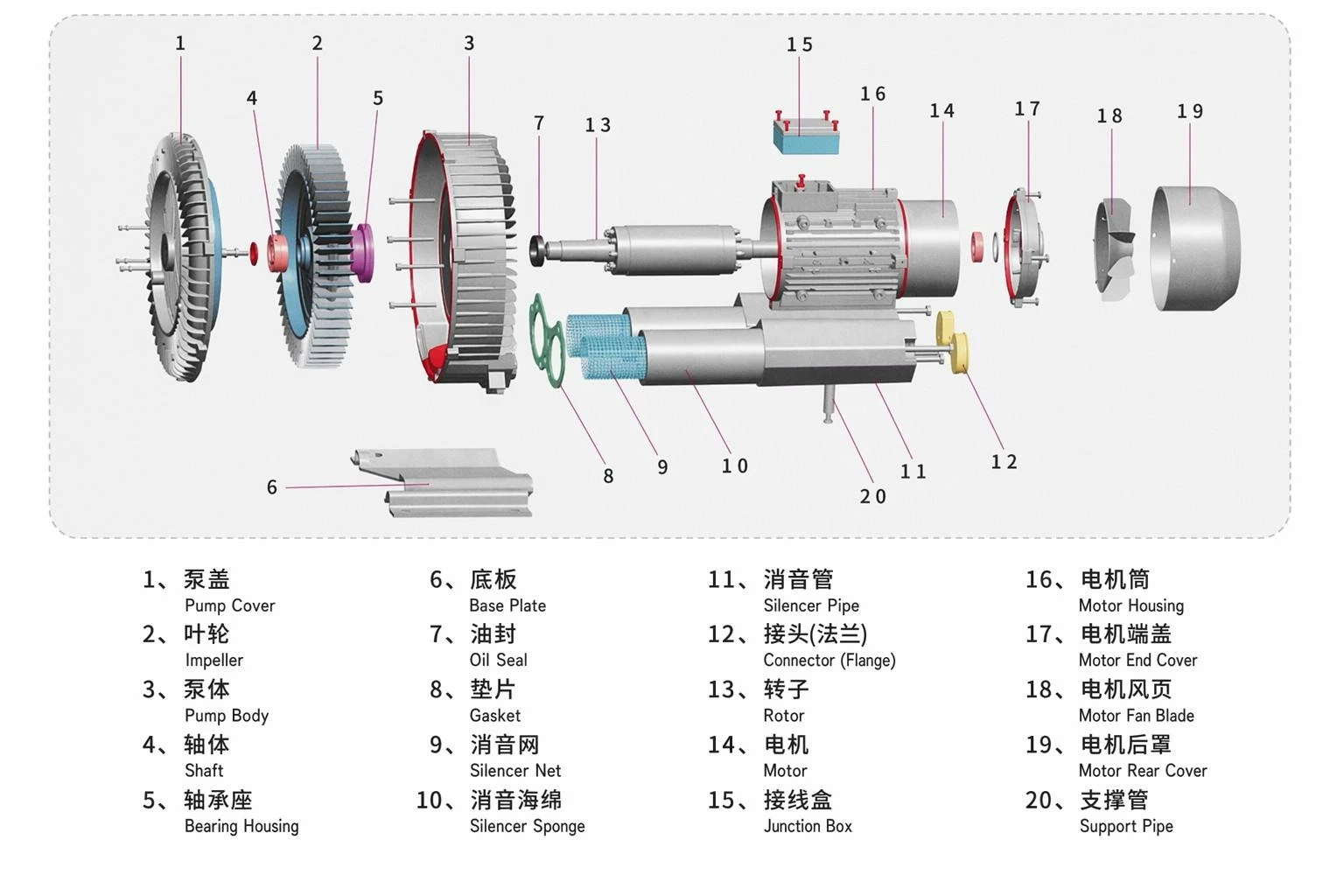

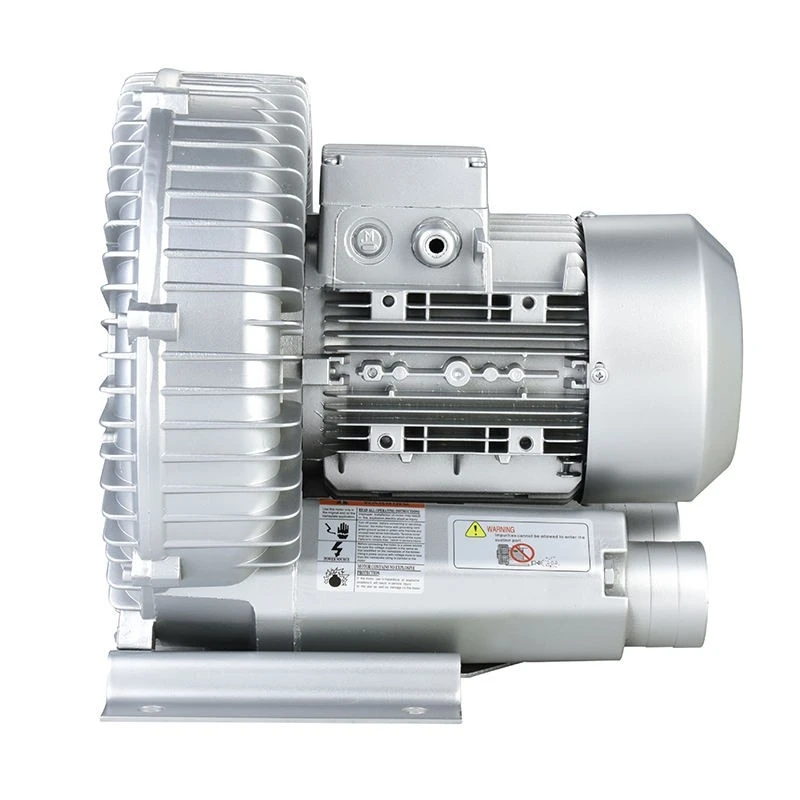

מאוורר אלומיניום חד-שלבי בזרימה גבוהה משלב קיבולת תנועת אוויר- משמעותית עם יתרונות המשקל של בניית סגסוגת אלומיניום בדרגת תעופה-. תצלומי מוצר מציגים את היחידה מסדרת XGB-שלמה הכוללת פתחי אוגן עם הברגה-בקוטר גדולות המיועדות לצינורות תעשייתיים-בעלי נפח גבוה, גוף משאבת צד-בפרופורציה נדיבה עם סנפירי קירור-מקסימליים, ובית מנוע אלומיניום קל משקל אך קשיח ללא מבנה משקל כולל של מערכת. קטעי מבנה פנימיים חושפים את גיאומטריית הלהב הבודד של האימפלר - המוגדרת עם מרווח שבשבת רחב יותר המותאם לתפוקה נפחית - מסתובבת בתוך תא ההתחדשות ללא-מגע. כניסת האוויר המסוננת, צינור המשתיק המשולב, מכלול המיסבים האטום ומפרקי גוף המשאבה האטומים מתועדים כולם בפרטי פרטים-. מאוורר אלומיניום חד-שלבי בעל זרימה גבוהה מספק נפחי אוויר של עד 500 מטר מעוקב לשעה ב-50Hz, מפעיל יישומים הכוללים מנהרות ייבוש תעשייתיות, שאיבת אדים ואבק מרכזית, רשתות אוורור בריכות גדולות, רשתות ואקום CNC מרובות אזורים ומערכות חילוץ גרוטאות פניאומטיות. צילומי יישום מראים את המפוח משולב בקווי ייצור, מתקני טיפול במים ומפעלי עיבוד מזון. עבור התקנות שבהן קצב זרימה גבוה ומשקל ניתן לניהול הם שניהם מפרטים קריטיים, מאוורר אלומיניום חד-שלבי בזרימה גבוהה מספק את האיזון האידיאלי.
טבלת פרמטרים של מפוח מערבולת-יחיד והסבר על ממדי התקנה
- טבלת פרמטרים של מפוח מערבולת-יחיד
|
שם המוצר |
מאוורר חד-שלבי אלומיניום בזרימה גבוהה |
|
דֶגֶם |
XGB-18500 |
|
מתח מדורג |
380 V |
|
נוכחי מדורג |
34 A |
|
תֶדֶר |
50 הרץ |
|
לחץ רוח מקסימלי |
79 kPa |
|
מקס זרימה |
1400 m³/h |
|
לחץ יניקה מקסימלי |
66 kPa |
|
כּוֹחַ |
18.5 קילוואט |
|
מְהִירוּת |
2800 סל"ד לדקה |
|
רַעַשׁ |
פחות או שווה ל-70 dB |
|
משקל נטו (NW) |
140 ק"ג |
|
משקל ברוטו (GW) |
155 ק"ג |
|
נפח אריזה |
73.5x58.2x72.5 ס"מ |

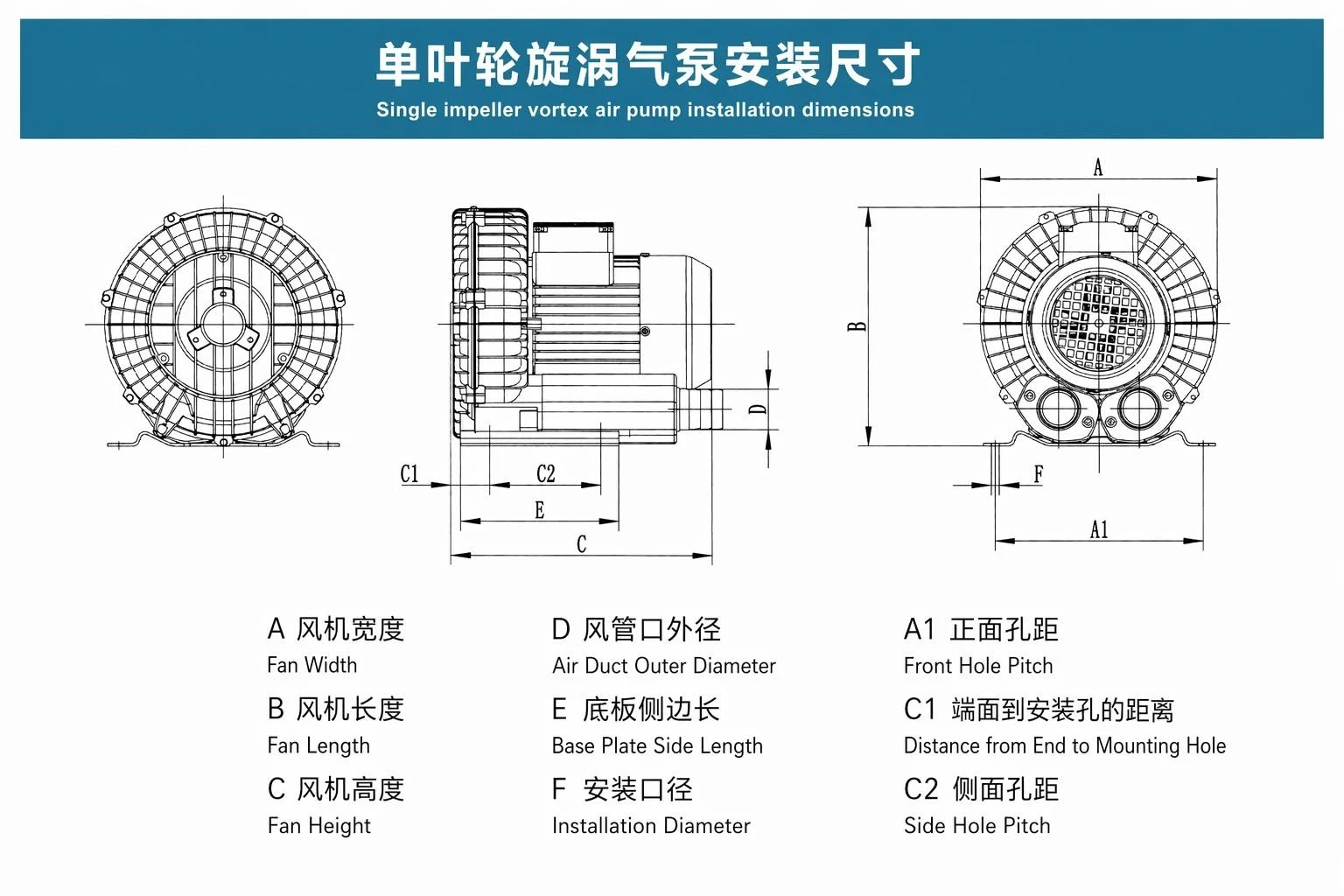

- הסבר על מידות התקנת מפוח מערבולת-אימפלר בודד
מבוא לתרחישי יישום
מאוורר אלומיניום חד-שלבי בזרימה גבוהה משלב קיבולת תנועת אוויר- משמעותית עם היתרונות המבניים של סגסוגת אלומיניום-תעופה - המספקת זרימת אוויר בנפח- גבוה מפלטפורמה קלת משקל המפחיתה את מורכבות ההתקנה ומשקל המערכת הכולל. פרויקטי אוורור תעשייתיים בקנה מידה גדול פורסים את מאוורר אלומיניום חד-שלבי בזרימה גבוהה במערכות טיפול באוויר מרכזיות, כאשר השילוב של קצב זרימה גבוה ומשקל ניתן לניהול מפשט את התקנת הגג והקומות ללא ציוד הרמה כבד. סדנאות ריבוי-אזורי נתבי CNC משתמשות במפוחים אלה כמקור הוואקום המרכזי עבור-שולחנות עבודה על פני מכונות מרובות, כאשר נפח אוויר גבוה מבטיח כוח אחיזה נאות גם כאשר מספר תחנות פועלות בו-זמנית. מתקני טיהור שפכים ומתקני חקלאות ימית משלבים את מאוורר אלומיניום חד-שלבי בזרימה גבוהה ברשתות אוורור תת-קרקעיות נרחבות, כאשר זרימה גבוהה מאפשרת יותר נקודות מפזר לכל מפוח ומקטינה את המספר הכולל של היחידות הנדרשות עבור אגנים גדולים. מאוורר אלומיניום חד-שלבי בעל זרימה גבוהה משרת גם מנהרות ייבוש תעשייתיות, שינוע גרוטאות פניאומטי, איסוף אבק וטיפול בחול יציקה - בכל מקום שבו קצב זרימה ומשקל ציוד ניתן לניהול הם מפרטים קריטיים.
תהליך עיבוד מותאם אישית
השגת מאוורר חד-שלבי מאלומיניום בעל זרימה גבוהה מותאם אישית שנבנה לפי המפרטים שלך כרוכה בשישה שלבים פשוטים המסתיימים בדרך כלל תוך 3-4 שבועות מאישור ההזמנה.
1. דרישות שלח: ספק לצוות המכירות שלנו מתח יעד, תדר, העדפת צבע, גרפיקה של לוגו וכל צרכי ביצועים מיוחדים.
.
3. אישור דוגמה: יחידת טרום-נבנית ונשלחת לבדיקה פיזית, בדיקה ואישור רשמי בכתב שלך.
4. בצע הזמנה: שלח את הזמנת הרכש שלך עם הפיקדון המוסכם; משבצת הייצור נשמרת מיד בלוח הזמנים של הייצור שלנו.
5. עקוב אחר הפקה: קבל עדכוני סטטוס שבועיים עם תמונות; תזמן בדיקת צד שלישי-אם נדרש על פי פרוטוקול האיכות שלך.
6. קבל משלוח: הסחורה נטענת ונשלחת; מידע מעקב ומסמכי יצוא מלאים מסופקים תוך 24 שעות מהיציאה.
אריזה והובלה
היכרות עם מפעל
שאלות נפוצות
ש: איזו תחזוקה שוטפת דורש המפוח?
ת: מפוח XGB הוא כמעט ללא תחזוקה-. העיצוב ללא שמן מבטל את הסיכה, ומסבים אטומים אינם דורשים שומן. תחזוקה מומלצת: נקה או החלף את מסנן הכניסה כל 3-6 חודשים, בדוק מעת לעת את מצב קצף המשתיק, בדוק את אטימות ברגי ההרכבה מדי שנה, וודא חיבורים חשמליים. אין צורך בשירות שגרתי אחר.
ש: מה עלי לעשות אם המפוח מתחמם יתר על המידה?
ת: ראשית, בדוק שמסנן הכניסה נקי וללא הפרעה. ודא שלחץ ההפעלה והזרימה עומדים במפרטים המדורגים. ודא מרווח הולם סביב היחידה לקירור זרימת אוויר (מינימום 100 מ"מ מכל הצדדים). בדוק שמתח אספקת החשמל תואם את לוחית השם של המנוע. אם התחממות יתר נמשכת, הפחת עומס או פנה לצוות התמיכה הטכנית שלנו לאבחון.
ש: האם אתה מספק דוגמאות לפני הזמנות בכמויות גדולות?
ת: כן, אנו מעודדים הערכה לדוגמה לפני שמתחייבים לייצור בכמויות גדולות. יחידות לדוגמא זמינות בתמחור סטנדרטי עם אפשרויות משלוח אקספרס. עבור דגימות מותאמות אישית של OEM, חלה עמלת פיתוח לדוגמא אשר מזוכה כנגד ההזמנה בתפזורת הראשונה שלך. זה מבטיח שאתה יכול לאמת איכות, ביצועים ומפרטים לפני ייצור מלא.
ש: אילו שיטות משלוח אתה מציע?
ת: אנו שולחים ברחבי העולם באמצעות הובלה ימית (החסכוני ביותר עבור הזמנות בתפזורת, 15-35 ימים), הובלה אווירית (מהיר יותר, 5-10 ימים), ושליח אקספרס בינלאומי (DHL/FedEx/UPS, 3-7 ימים לדוגמאות). אנו עובדים עם המשלח המועמד שלך או יכולים להמליץ על שותפים לוגיסטיים אמינים. כל המשלוחים כוללים כיסוי ביטוחי מקיף.
ש: איזה כיסוי אחריות מסופק?
ת: כל המפוחים הרגנרטיביים של XGB נושאים באחריות יצרן של 12 חודשים מתאריך המשלוח, המכסה פגמים בחומרים ובעבודה בתנאי הפעלה רגילים. האחריות מכסה החלפת חלקים או תיקון. אפשרויות אחריות מורחבות עד 24 חודשים זמינות עבור שותפי OEM וקונים בכמות גדולה. תביעות אחריות מעובדות תוך 5 ימי עסקים מאישור האבחון.
ש: אילו חלקי חילוף זמינים לרכישה?
ת: אנו שומרים על מלאי חלקי חילוף מקיף הכולל אימפלרים, מיסבים, אטמי שמן, אטמים, קצף משתיק קול, אלמנטים מסננים, קופסאות חיבור, מאווררי מנוע, לוחות בסיס ומכלולי ראשי משאבה שלמים. החלקים ארוזים בנפרד עם הוראות התקנה. צור קשר עם צוות המכירות שלנו עם מספר הדגם שלך ורשימת החלקים הדרושים לקבלת מחירים וזמינות.
ש: מהו מפוח רגנרטיבי וכיצד הוא שונה ממאוורר צנטריפוגלי?
ת: מפוח רגנרטיבי, הנקרא גם מפוח צדדי או מפוח טבעת, משתמש באימפלר ללא מגע המסתובב בתוך בית בעל צורה מיוחדת כדי ליצור מחדש את לחץ האוויר באמצעות מחזורי דחיסה מרובים. בניגוד למאווררים צנטריפוגליים המאיצים אוויר באופן רדיאלי, מפוחים רגנרטיביים משיגים לחץ גבוה יותר באופן משמעותי בעיצוב קומפקטי-שלבי תוך שמירה על 100% שמן-זרימת אוויר חופשית - אידיאלית ליישומים רגישים לזיהום-.
ש: במה שונה סדרת XGB מהמתחרות?

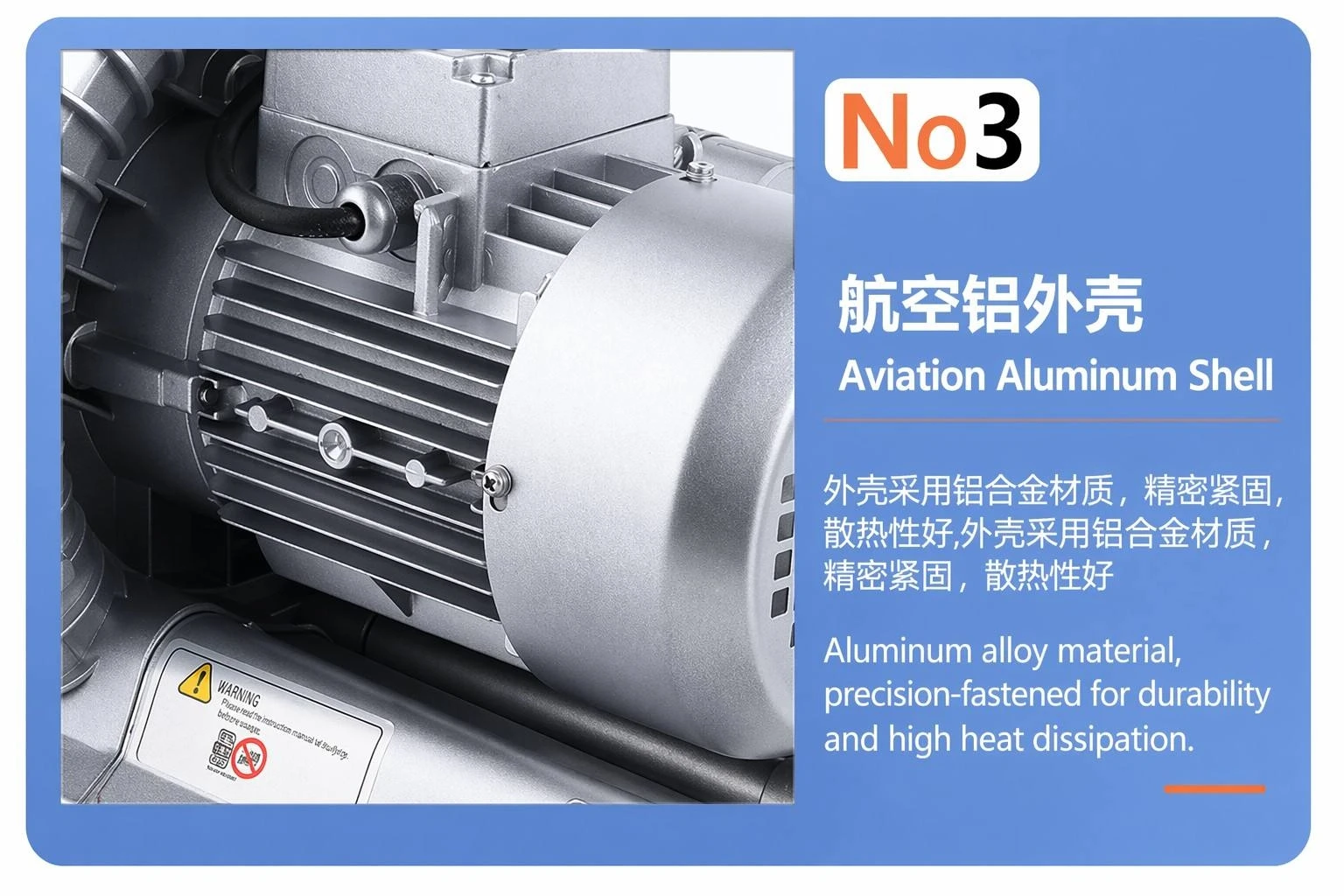

ת: סדרת XGB כוללת בית מסגסוגת אלומיניום-תעופה, פיתולי מנוע 100% נחושת טהורה בדגמי פרימיום, מיסבי C&U מדויקים בדירוג של 180 מעלות, תעלות משתיקות משולבות עם ספוג קולי-, כניסות אוויר מסונן ואישור QC אינדיבידואלי לפני המשלוח. כל יחידה עוברת בדיקות מפעל עם אימות ביצועים מתועד.
ש: כמה רעש הוא מייצר במהלך הפעולה?
ת: רמות הרעש נעות בין 46 dB(A) עבור דגמים קטנים יותר ל-80 dB(A) עבור היחידות הגדולות ביותר ב-50Hz - שווה בערך למשרד שקט לשיחות רחוב עמוסות. כל מפוחי ה-XGB כוללים-תעלות משתיקות עם ספוג ספוג צפוף-. עבור סביבות רגישות-לרעש, משתיקים חיצוניים ומארזים אקוסטיים זמינים כאביזרים אופציונליים.
